01

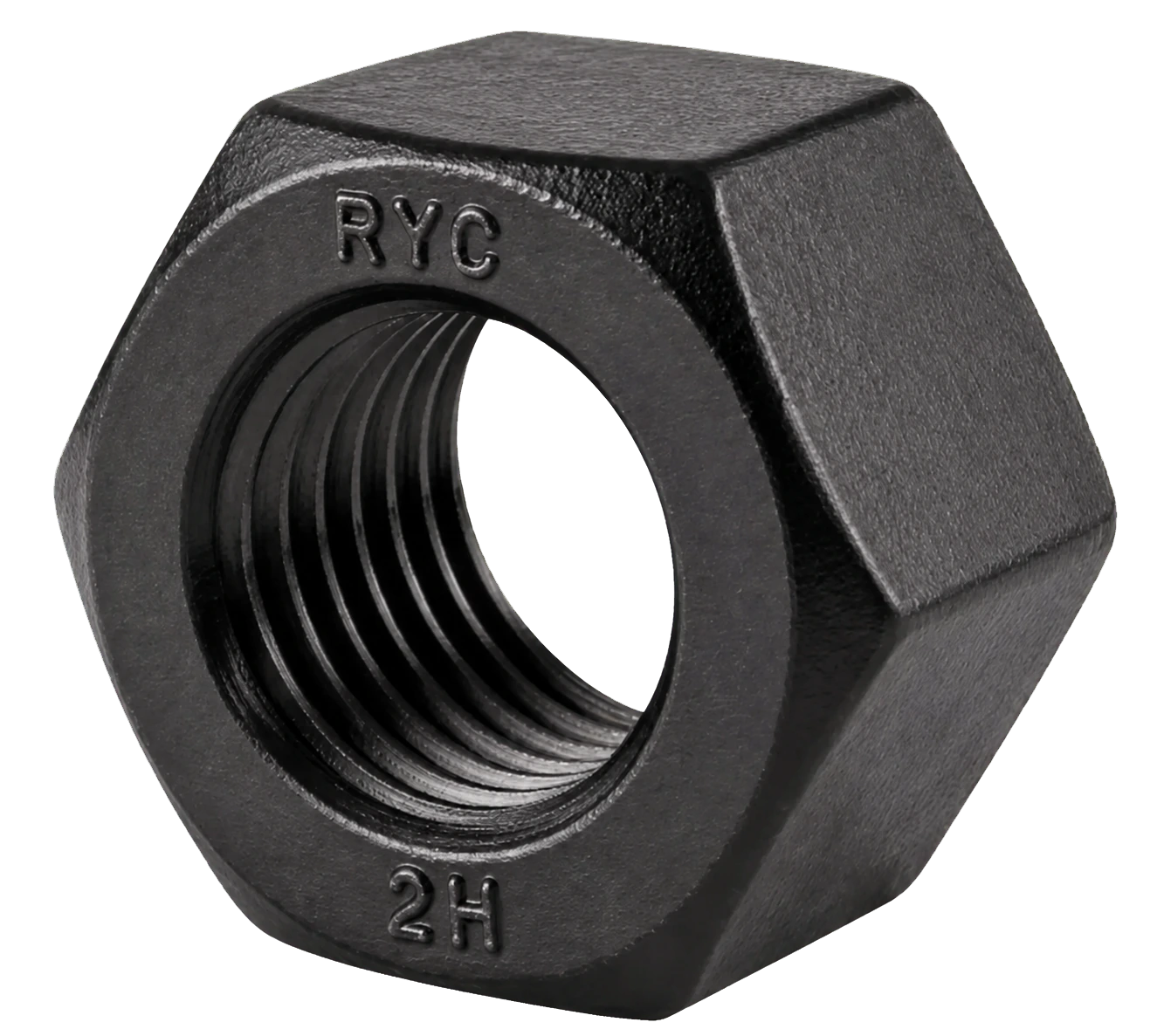

ASTM A194
2H · 4 · 7 · 7L · 8 · 8M
Tuercas para servicios industriales donde la especificación del conjunto exige una designación ASTM.
Elementos complementarios de fijación
Tuercas y arandelas
para uniones confiables
Elementos de fijación seleccionados según el perno, la superficie de apoyo y la exigencia de montaje de cada unión.

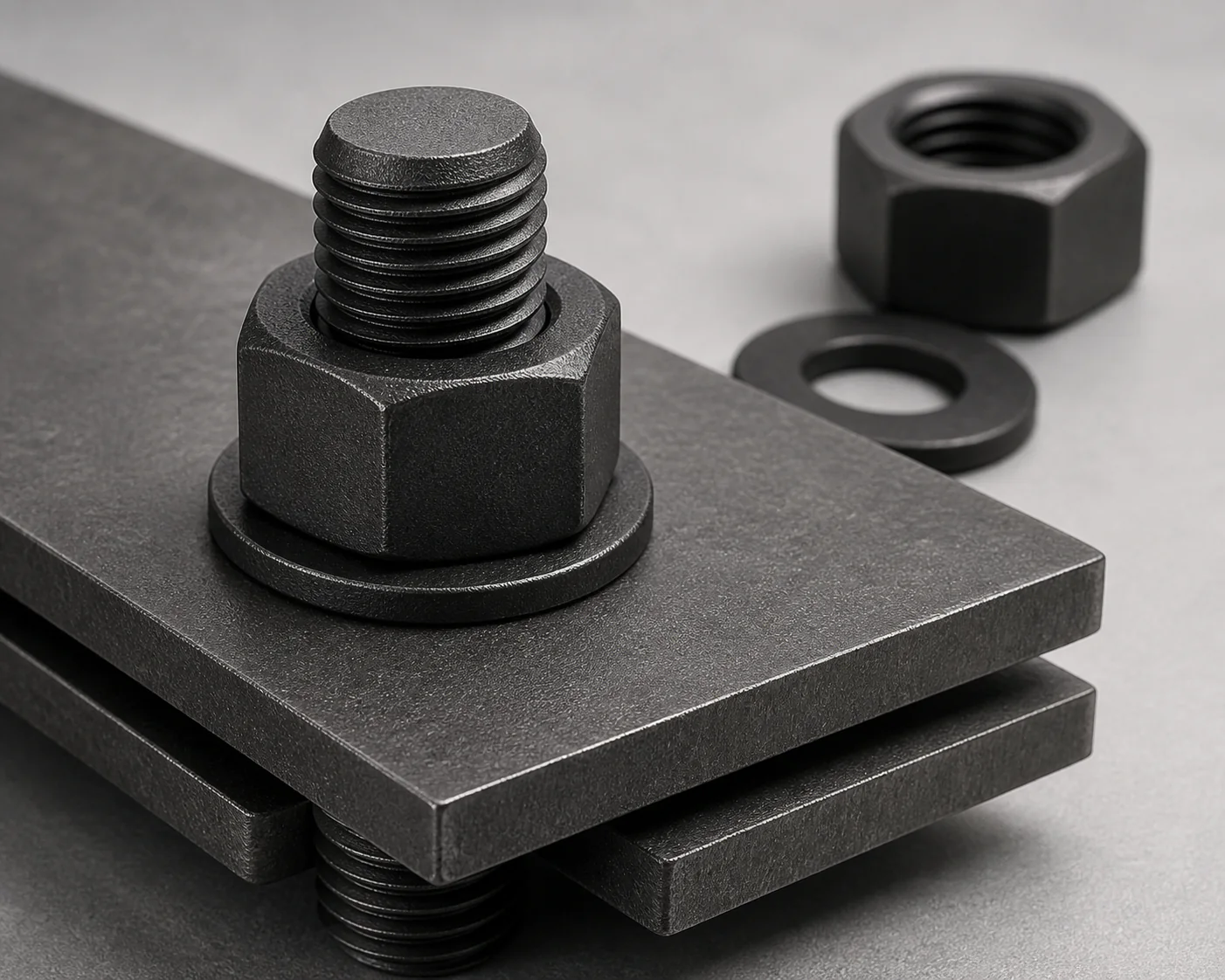

Conjunto de fijación
Selección por conjunto
Norma · medida · montaje
F959
Tuercas
Normas que definen el conjunto.
La tuerca debe ser compatible con la norma, el grado y el sistema dimensional del perno.
02

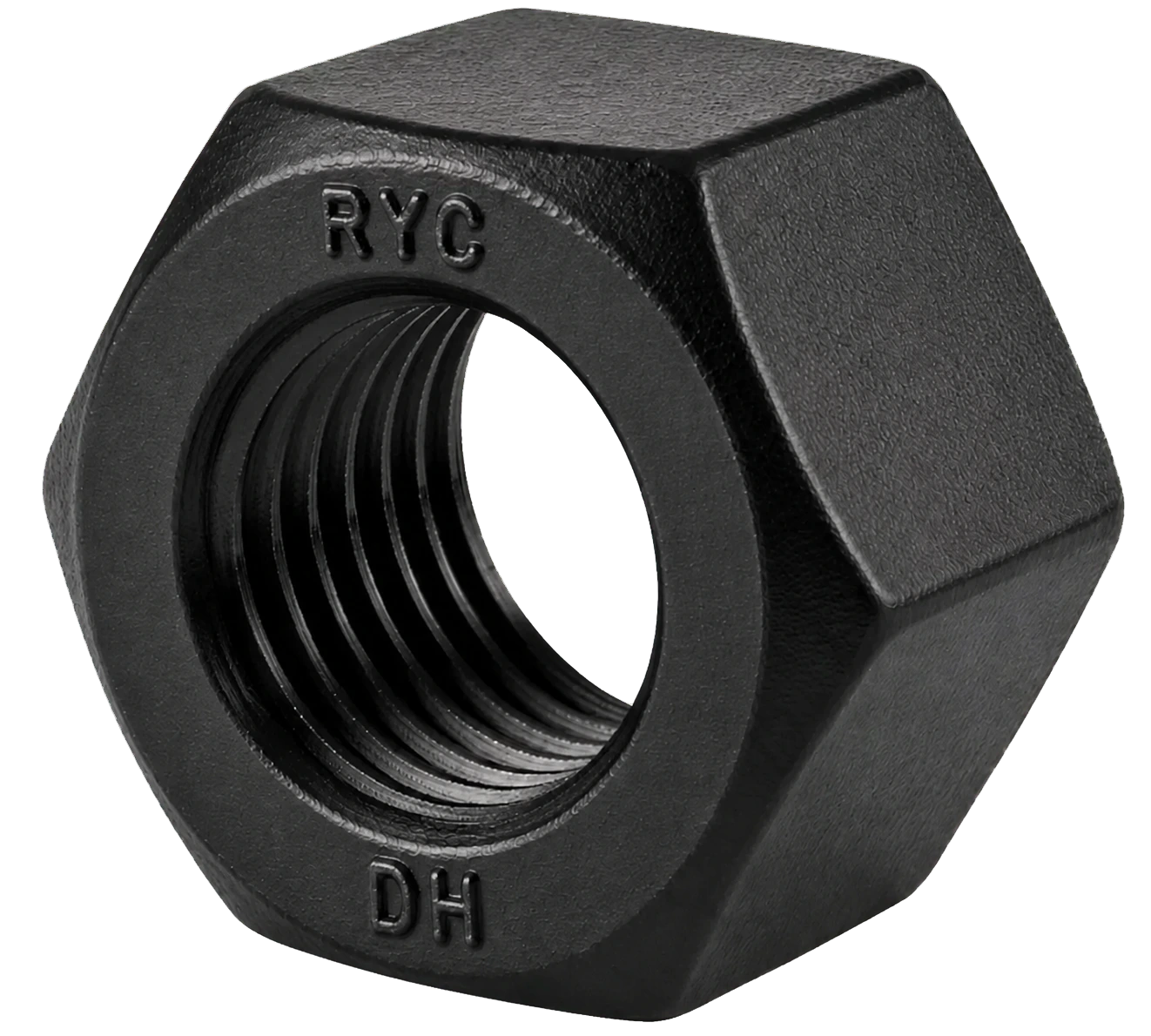

ASTM A563
A · B · C · D · DH · C3 · DH3
Tuercas de acero al carbono y aleado para aplicaciones estructurales y mecánicas.
03
SAE J995
Grados 2 · 5 · 8
Tuercas para pernos en pulgadas, seleccionadas de acuerdo con el grado del perno.
04
ISO 898-2
Sistema métrico
Especifica propiedades mecánicas de tuercas para pernos métricos.
05
ISO 4032:2023
Dimensiones métricas
Norma internacional vigente para las dimensiones de tuercas hexagonales métricas.
06
DIN 934
Referencia histórica
Norma retirada formalmente en 2002, aunque aún puede ser requerida por la industria.
Arandelas
Cada superficie de apoyo exige una decisión técnica.
El tipo de arandela debe responder al perno, la geometría de la unión y el método de control de tensión.
01

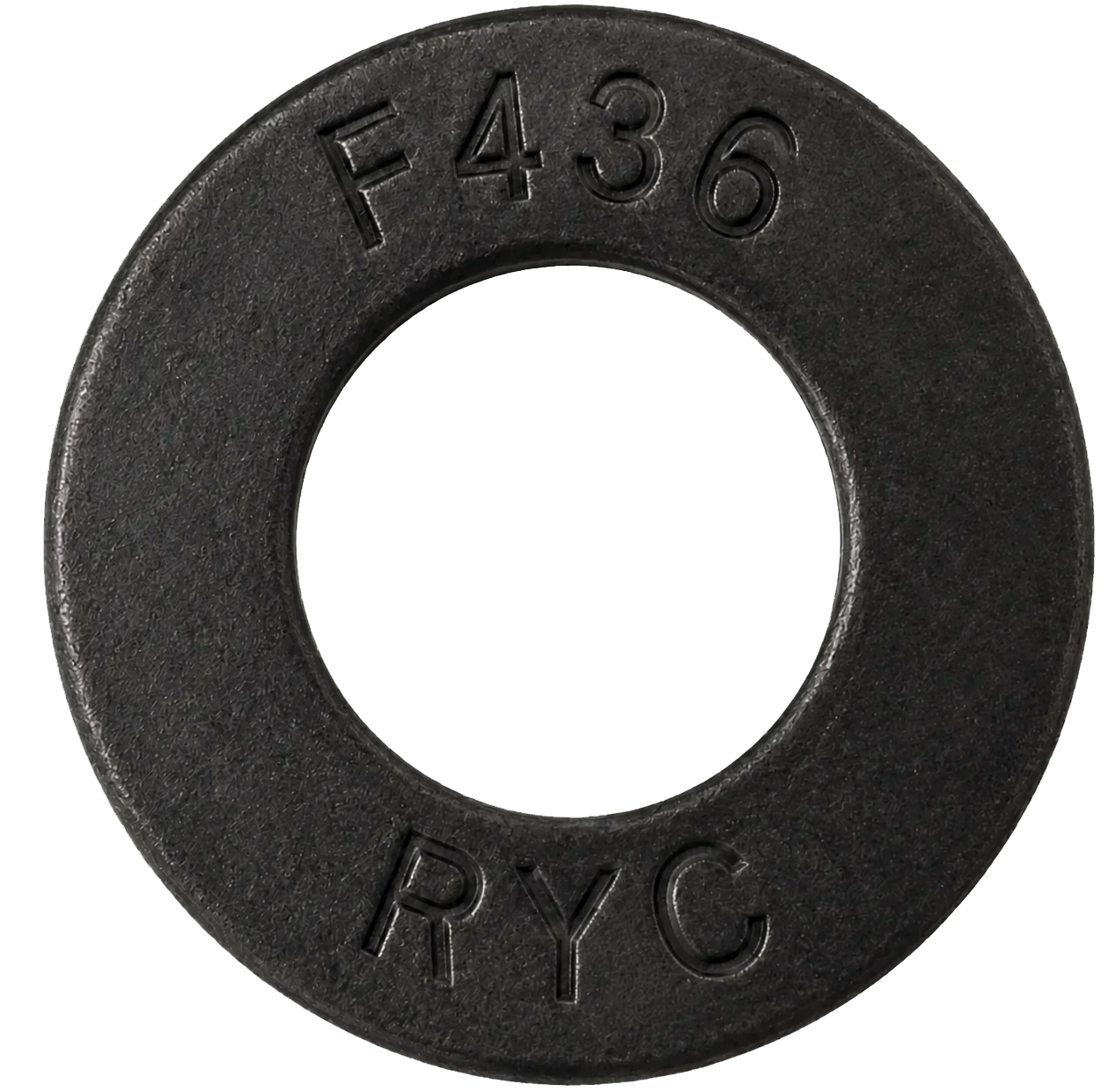

ASTM F436
Arandelas endurecidas
Arandelas tratadas térmicamente y endurecidas, en diámetros de 1/4″ a 4″, para uso estructural y general.
- Compatibles con A325, A490, A449, A354, A193, A320 y F1554
- Disponibles para aplicaciones bajo especificación
02

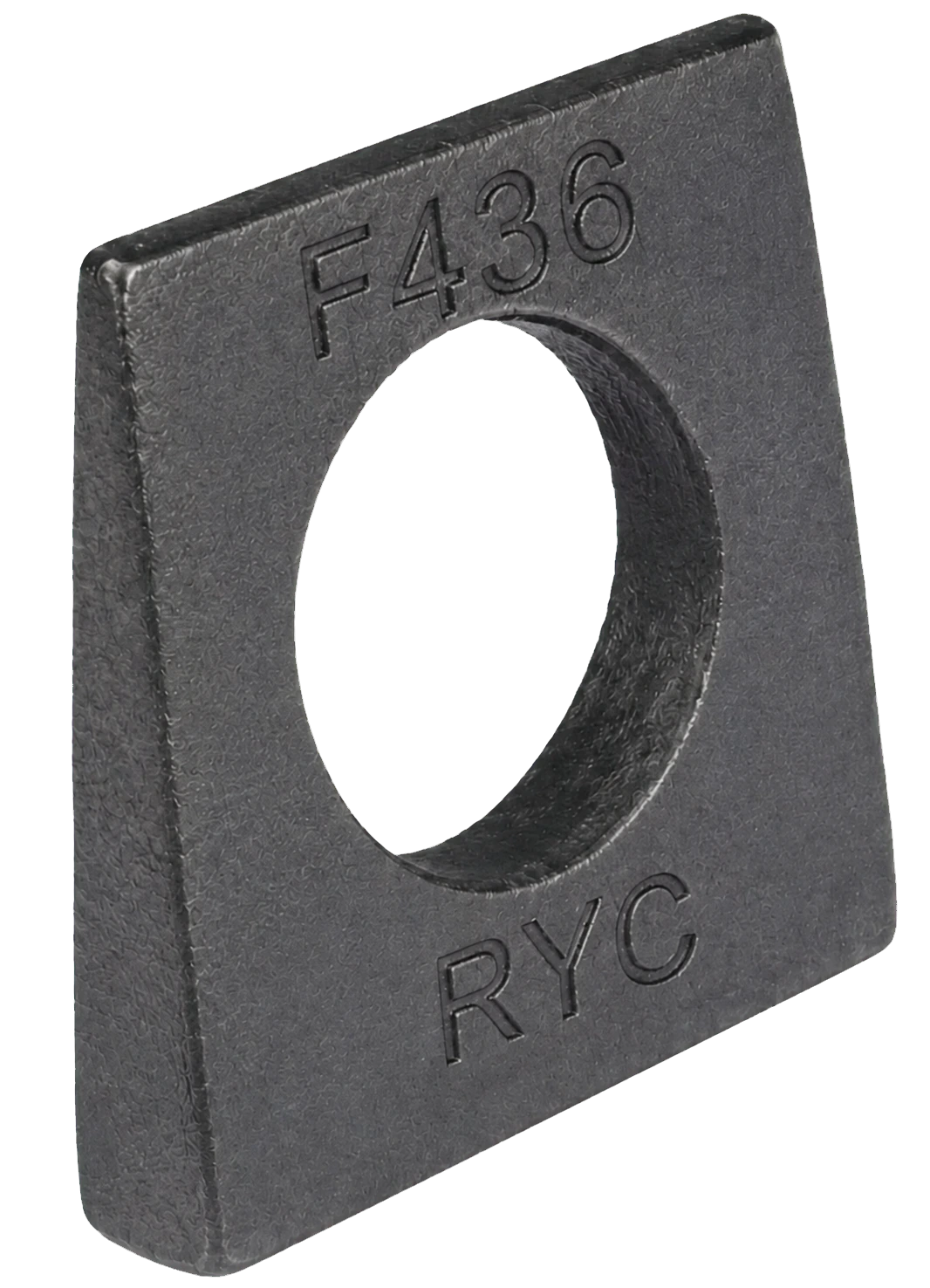

ASME B18.22.2
Arandelas biseladas
Arandelas cuadradas biseladas que generan una superficie de apoyo adecuada sobre superficies inclinadas, como las alas de perfiles estructurales.
- Acero medio carbono o aleado
- Temple y revenido · 38–45 HRC cuando son endurecidas
03

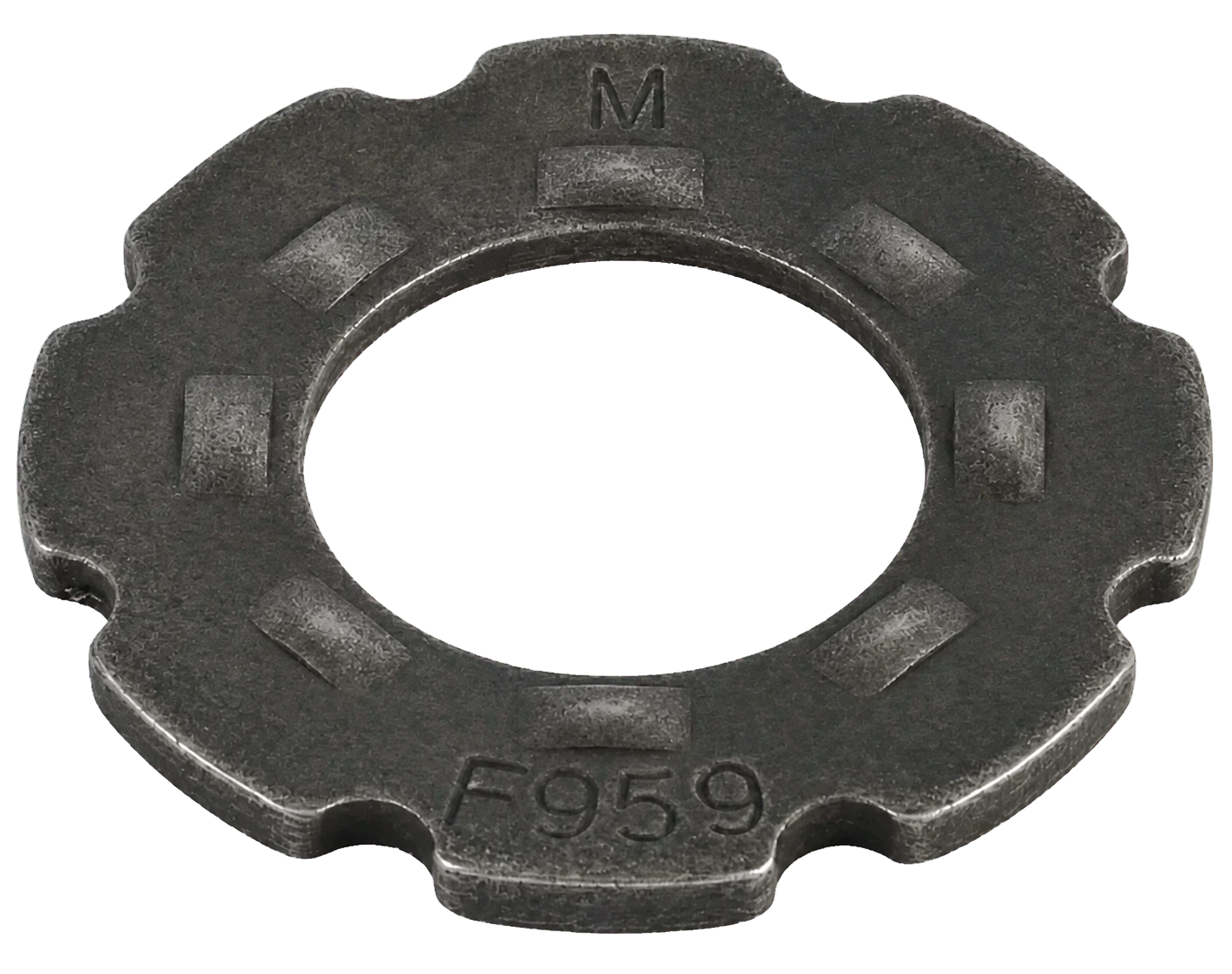

ASTM F959
Arandelas DTI
Arandelas indicadoras de tensión directa, de 1/2″ a 1-1/2″, que ayudan a garantizar la precarga mínima del perno.
- Grados compatibles con A325 y A490
- Disponibles en dos tipos según la aplicación
Control de pretensión
DTI: tensión directa para uniones críticas.
ASTM F959 regula las arandelas indicadoras de tensión directa para conexiones estructurales.
- 01
Tensión real garantizada
Miden el estiramiento del perno, no solamente el torque aplicado.
- 02
Inspección visual rápida

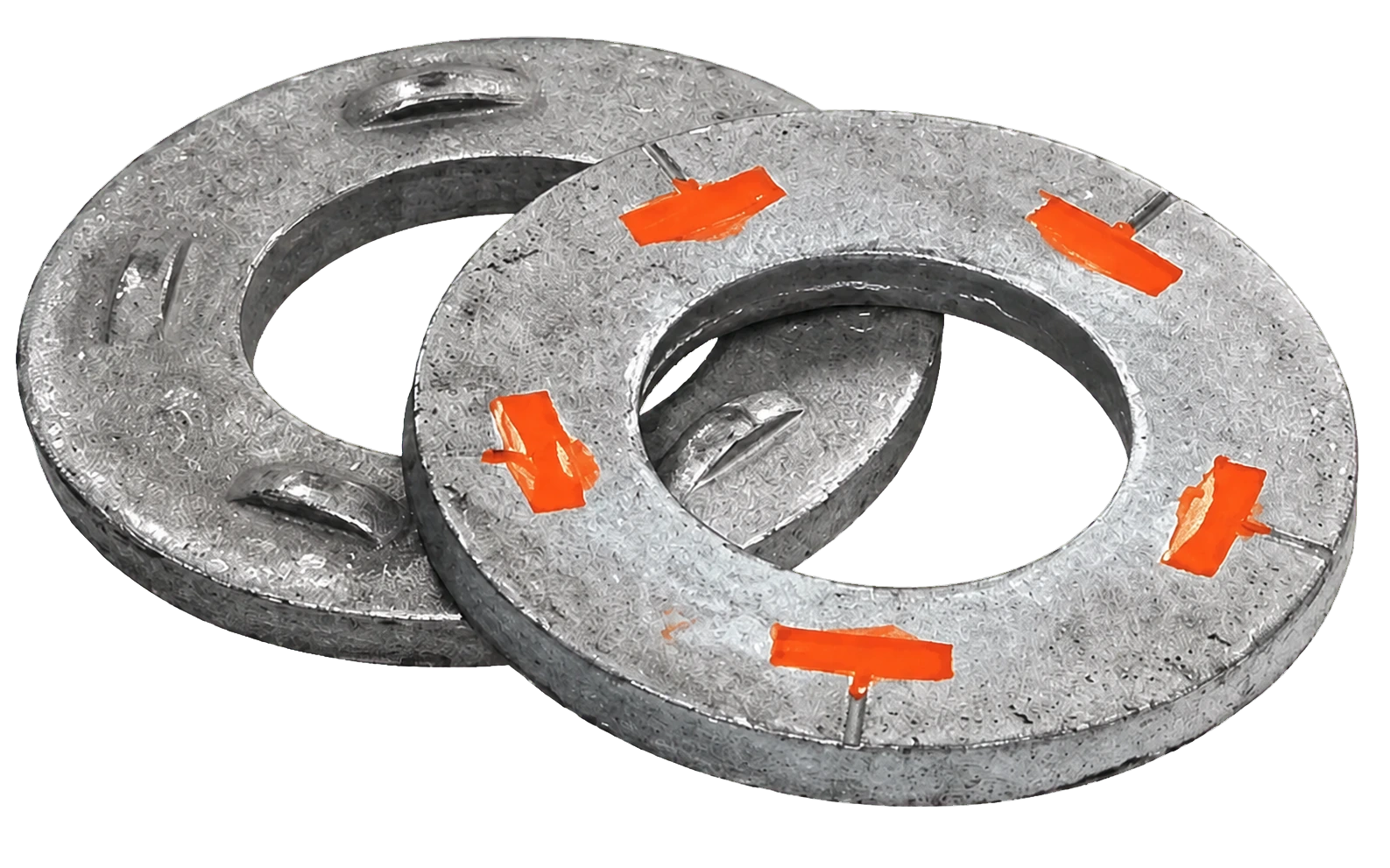

Permiten una verificación con calibrador o por expulsión de silicona (Squirter).
- 03
Menor influencia de fricción
El óxido o la falta de lubricación no alteran la medición de la misma forma que al torque.
- 04
Eficiencia en obra
Reducen tiempos de auditoría y la necesidad de herramientas de calibración costosas.
- 05
Seguridad estructural
Ayudan a evitar uniones con tensión insuficiente o sobre-tensado.
Criterios de selección
Tres datos que conviene confirmar antes de cotizar.
- 01
Compatibilidad del conjunto
Defina la norma y el grado del perno antes de seleccionar tuerca y arandela.
- 02
Superficie de apoyo
Revise la geometría de la unión: una superficie inclinada puede requerir arandelas biseladas.
- 03
Método de instalación
Para uniones estructurales críticas, confirme si el proyecto exige control de tensión directa.
Asesoría técnica
¿Necesita definir la tuerca o arandela correcta para su unión?
Comparta la norma y medida del perno, tipo de unión, acabado, cantidad y condiciones de montaje. Nuestro equipo técnico revisará el requerimiento.
